价格
起批量
¥36.25

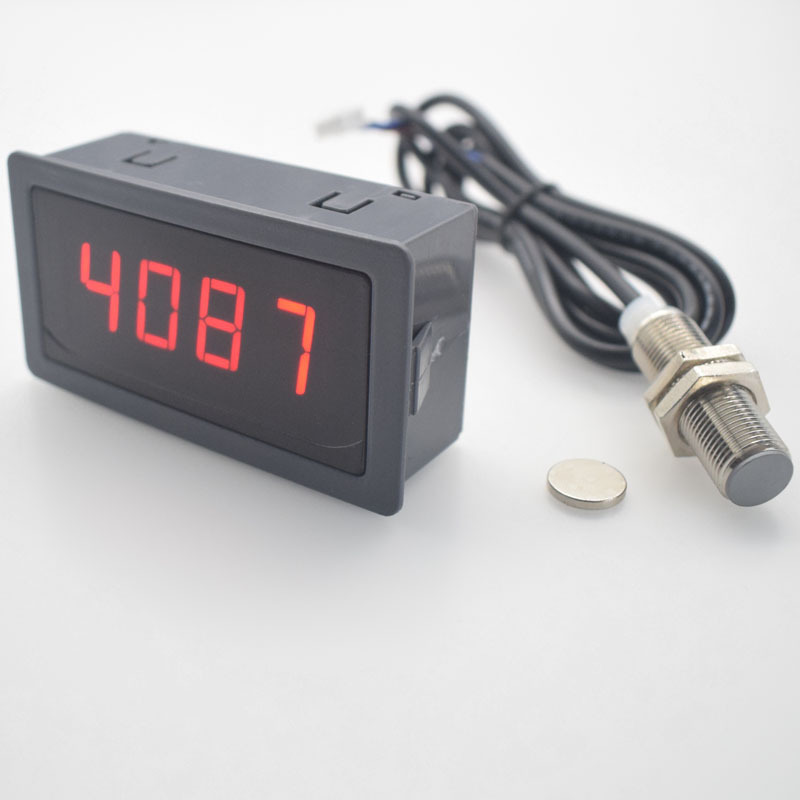

红光

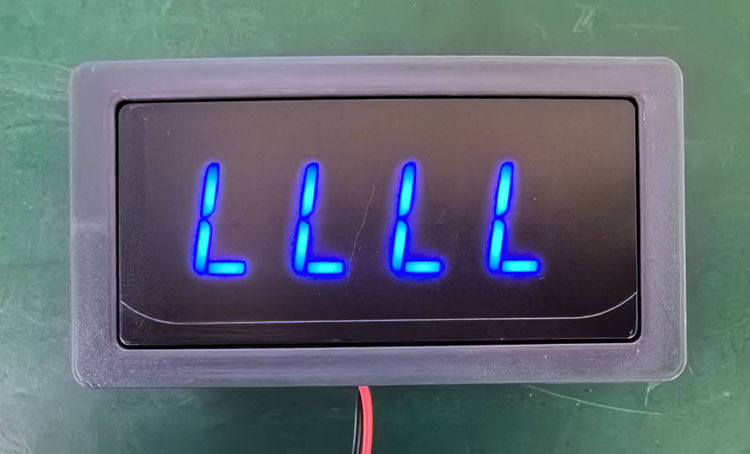

蓝光
绿光

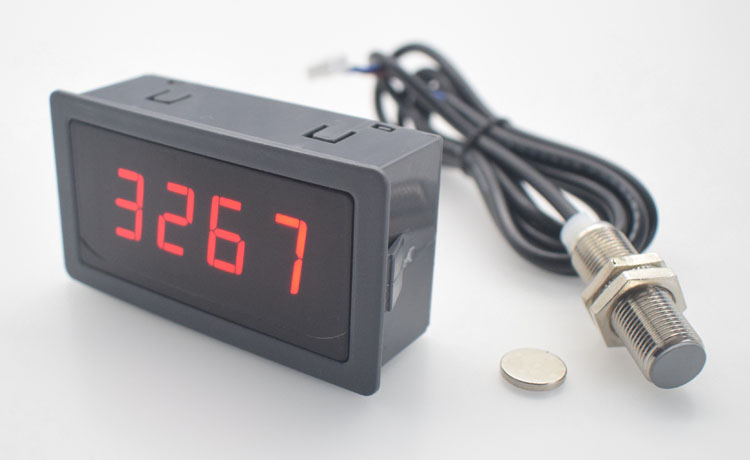

产品参数
型号:曲代100-B 品牌:曲代
输入电压:DC8-24V 霍尔传感器:NPN型5V
测量范围:10-9999RPM 测量精度:±0.1%
显示方式:0.56寸数码管 外壳材质:ABS塑料
霍尔开关线长:1米 霍尔开关净重:37克
模块尺寸:长*宽*高79mm*42mm*27mm 主机净重:35克
面板开孔:长*宽76mm*39.5mm 按装方式:嵌入式

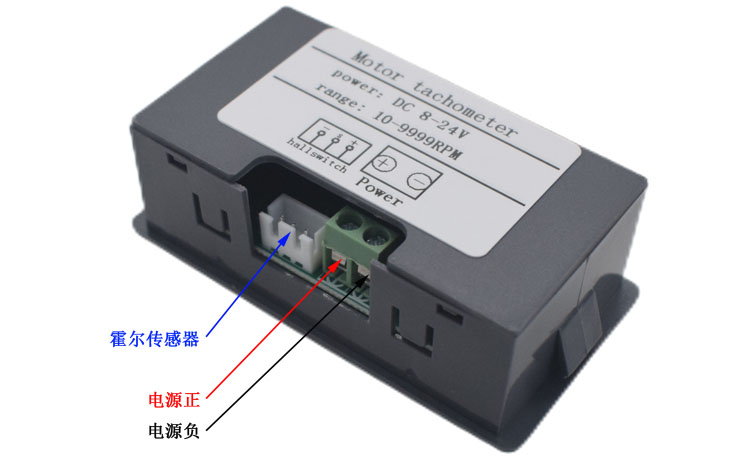

接线如下图
注意:输入电压必须分正负,不能输入220V家用电
磁铁与霍尔开关安装
安装时注意磁铁极性,磁铁经过霍尔开关附近如无转速显示,则换磁铁另一面,安装需牢靠防止高速甩出
霍尔开关正面与磁铁有效距离<5mm,磁铁N极有效
霍尔开关与电机多需用支架固定,不可手持电机霍尔开关进行测速
磁铁固定在大直径转轴上,转盘上必须近可能的同心水平转动,晃动不水平转动多会导致检测不到检测不准
安装示意图如下

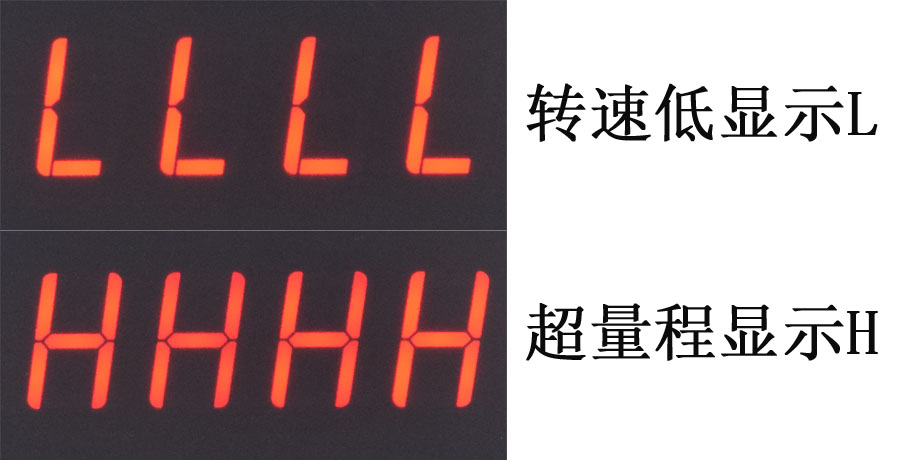

使用常见问题

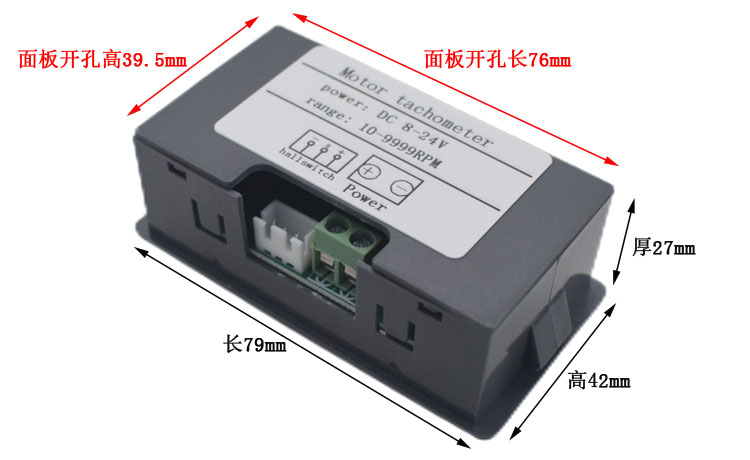

尺寸如下图

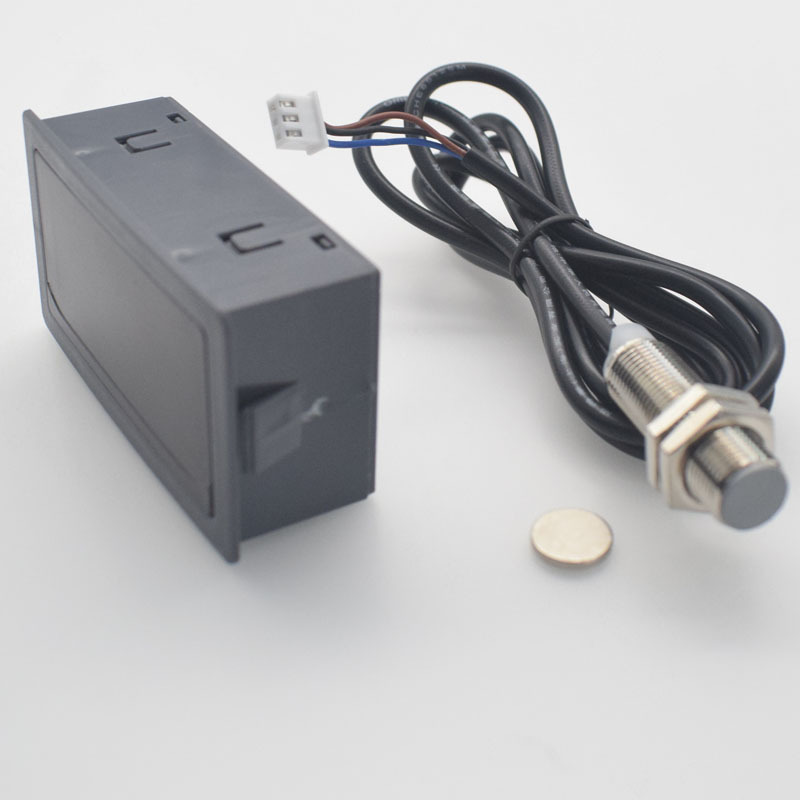

发货如下图测速表霍尔传感器一套
