 主要特征：



●  USB接口  PS接口



●  单 5V 电源供电



●  兼容微软 IntelliMouse 3D 及 IBM USB 鼠标.



●  支持微软 Windows Vista, XP, 2000, ME 以及 98 等操作系统



●  符合微软 WHQL 及USB-IF



●  按键支持： 左，中，右； 支持机械式 Z 轴编码器



●  DPI 设置：可固定设置800/1200 DPI, 也可以在800 与1200 做动态切换



●  带有睡眠模式和自动唤醒功能



●  内置电源管理电路；



●  内置LED 驱动电路



●  无外部晶振设计



●  高集成度，极少的外围元件



●  符合ROHS指令



●  DIP12 封装



工作电压	4.5V～5.5V
接口类型	USB
透镜比例	1：1
解析度	1200（缺省）/800
电流（移动）	20mA
电流（不移动）	5mA
电流（掉电）	0.5mA
封装	DIP12



编号	名称	I/O	描述
1	VSS	GND	接地线
2	Z1	I	Z轴输入1
3	Z2	I	Z轴输入2
4	KL	I	左键
5	KM	I	中键
6	KR	I	右键
7	DPI	I	DPI选择： 0：800 1：1200（Default）； 动态切换：DPI输入高电平脉冲；
8	LED	O	LED 驱动
9	D－/PD	I/O	USB D-/PS2 数据
10	D+/PCLK	I/O	USB D+/PS2 时钟
11	VO	I/O	内部电源管理输出；外接电容去耦。
12	VDD	POWER	5V 电源

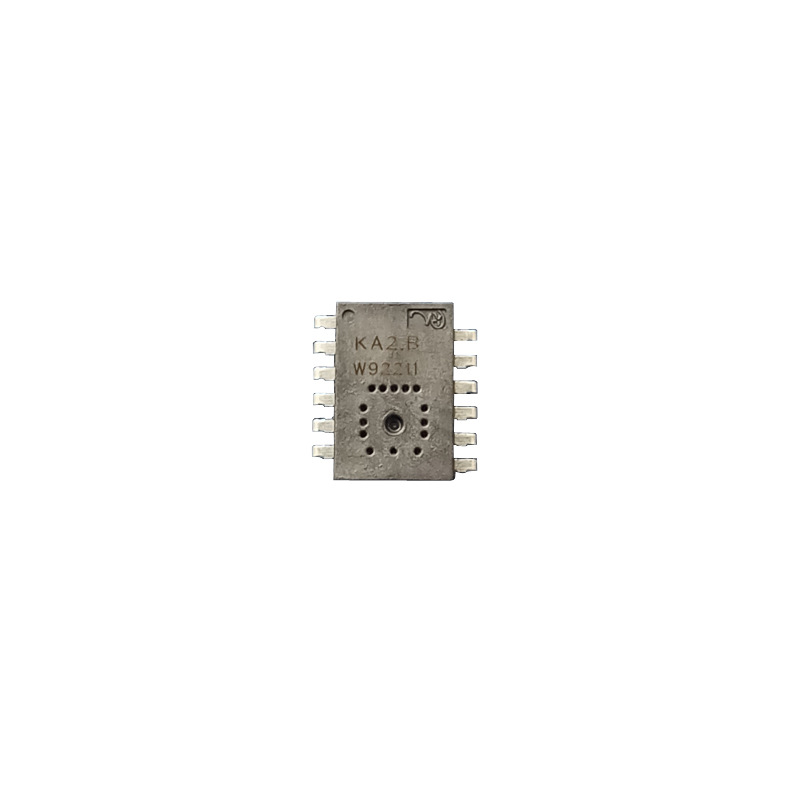

2012年技术开发集成电路芯片型号KA1到KA2，在升级到KA2.B与艾克派生2636G3共板兼容，共渡难关，性能稳定，技术支持，封装等等都得到客户信懒，设计定制板子，做方案，品质保证，量大从优。
