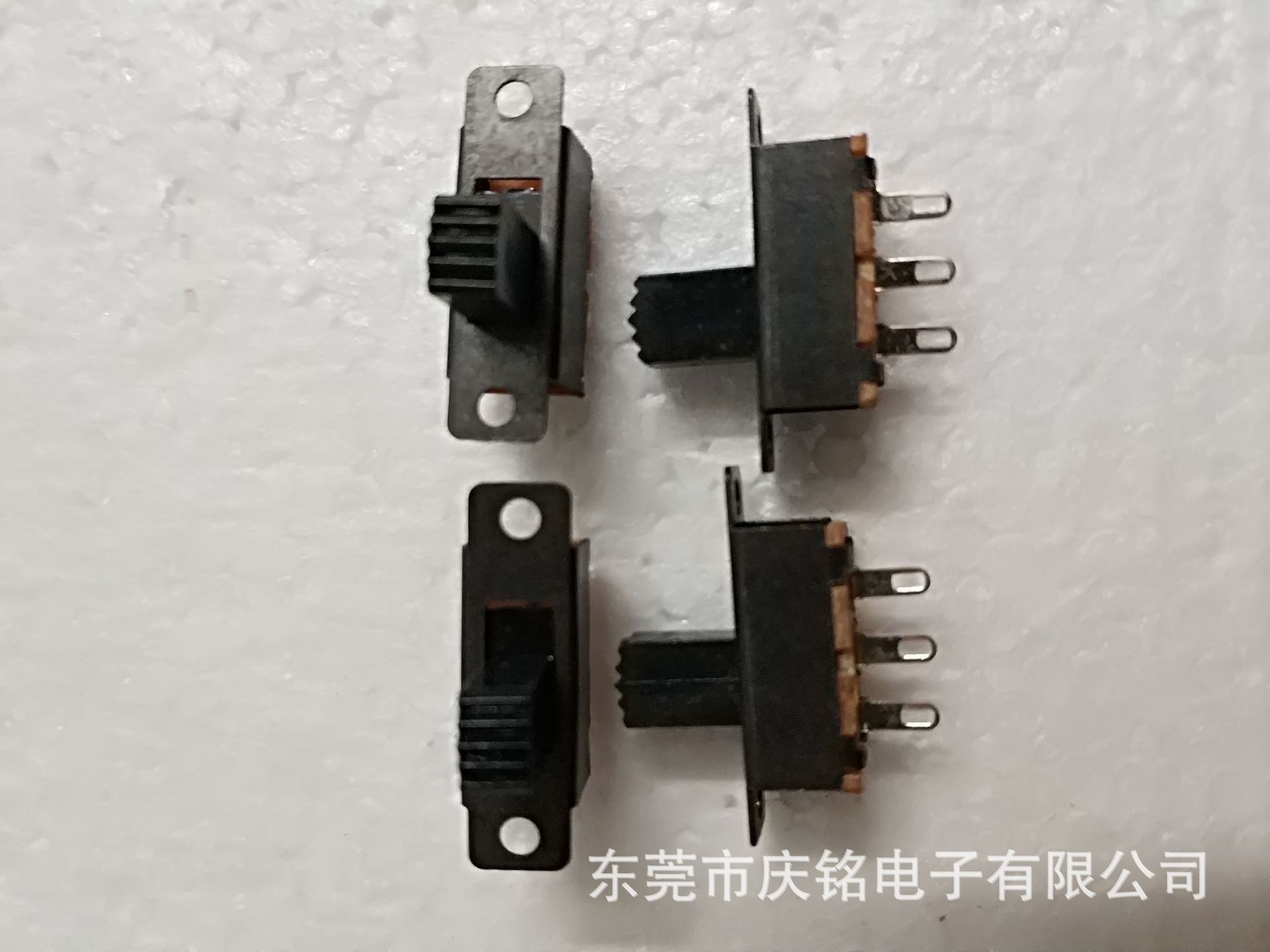

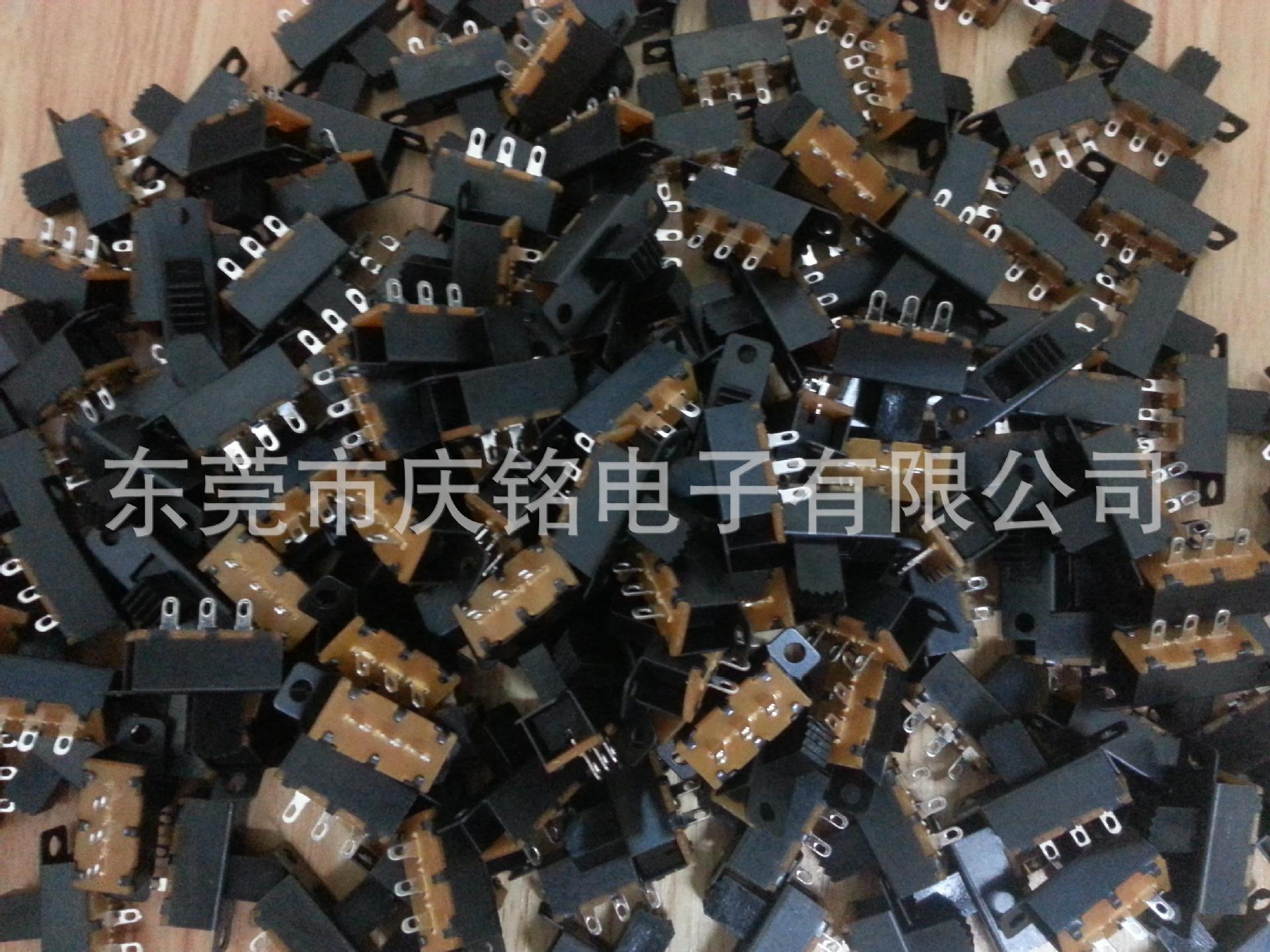

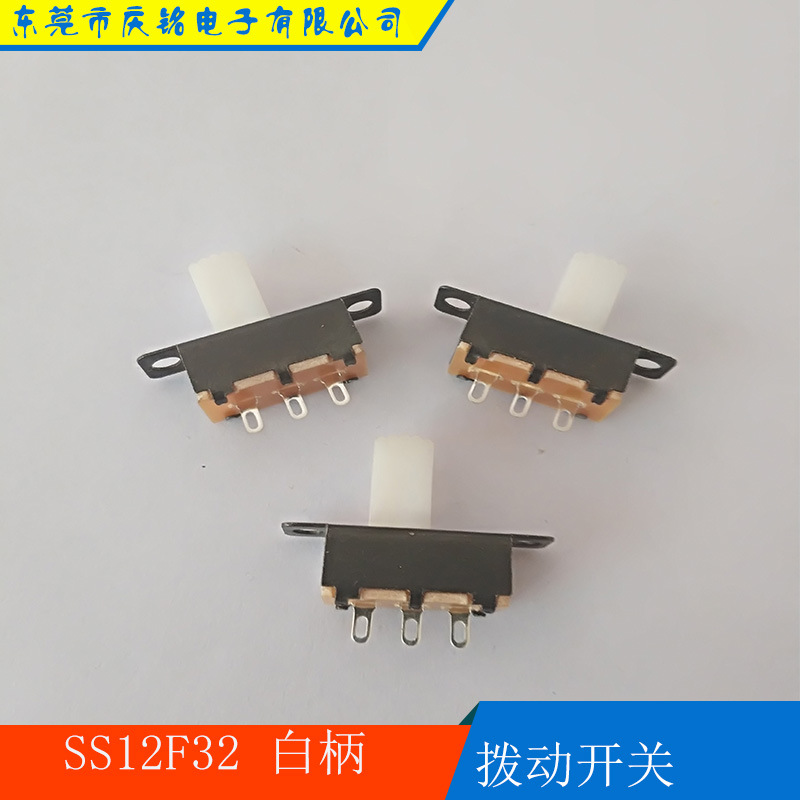

-商品图-

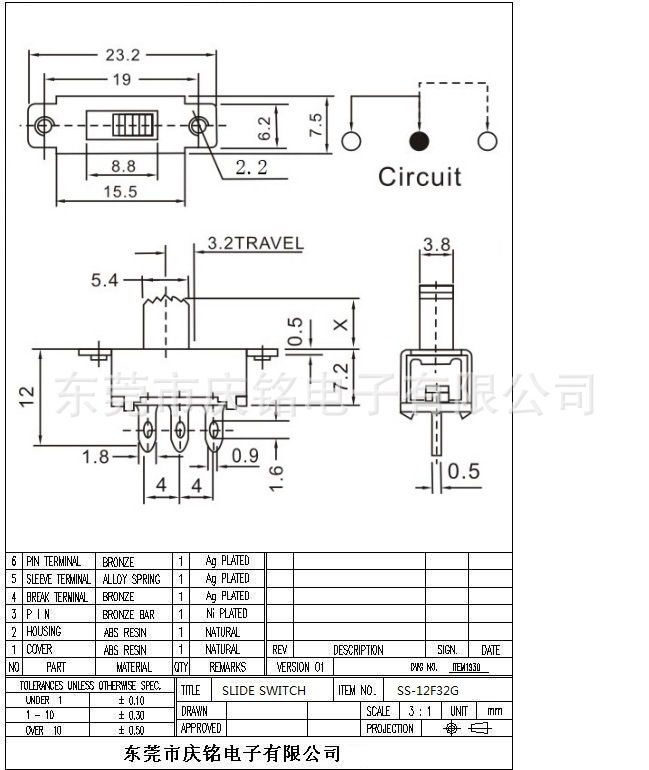

-尺寸图-



-特别注意-

因型号众多，无法一一发布，故网上价格都不是对应的真实价格。



请不要直接在网上拍下，请咨询我们具体价格。



并清楚描述产品的型号、规格、包装、力度、柄高、颜色、



焊接温度、寿命等要求。

拨动开关材质表：

1.铁壳 （材质：一般为铁；处理工艺：通过电镀镍或者煲黑工艺处理，从而防止其氧化，亦可做过盐雾处理）



2.塑胶手柄（材材：一般为POM料，如有防火阻燃耐高温要求，则常选用PA尼龙料 处理工艺：注塑成型）



3.端子 （材质：一般为磷铜； 处理工艺：电镀银）



4.绝缘底板 （材质：电木板； 处理工艺：冲压成型）



5.接触码片 （材质：一般为磷铜； 处理工艺：电镀银）



6.圆形波珠 （材质：一般为不锈钢； 处理工艺：电镀镍）



7.弹弓 （材质：青铜； 处理工艺：冲压成型）



8.装饰油 （材质：红油或者绿油 化工油的一种，涂抹在端子与底板的接触部位，起装饰作用。一般要求无毒，环保）



拨动开关测试参数：



额定功率：DC50V 0.5A 。工作温度范围：-20℃~270℃



一.电气性能规格

1.接触电阻测试：在微小电流（100mA）以下测试。要求：必须达到30毫欧以下。



2.绝缘电阻测试：输入500V DC电压1分钟,按以下接触方法测试:(1)接触端子之间.(2)胶座体与排脚之间.要求：必须达到100兆欧以上.



3.耐电压测试：输入AC 500V（50-60Hz)电压，1分钟感度电流为0。5mA，按以下接触方法测试：（1）排脚相互之间（2）排脚与外壳之间要求：没有绝缘破坏等异常.



二.机械性能规格

1.动作力常规为：250+_50gf



2.端子强度：在任意一个方向的先端上加力度(500gf)1分钟.在排脚中没有裂开,松动等异常,要求：满足于机械,电器性能.



3.测试标准状态：在没有指定的情况下测试温度、湿度、气压如下：(1)温度为5℃~35℃(2)湿度为45%~85%(3)气压为80Kpa~106Kpa



三.耐久性

1.可焊性试验：端子顶部被浸入锡焊池中1㎜深,温并为230±5℃,时间为3±0.5秒.注意：（1）焊接时间应少于3秒。（2）焊接面积要有80%以上.



2.耐焊性试验：焊炉焊接的时候温度控制在260±5℃，过炉时间为3±0.5秒,于基板厚度为1.0㎜.手焊接的时候温度需控制在320±5℃,时间为3±0.5秒.要求：必须满足本体无变形,满足于机械、电气能.
