检验
项目 | 检验要求 | 不合格项
目描述 | AQL | 检验水平 | 检验方法 |
| A | B | C |
| 0.1 | 0.65 | 2.5 |
| 外观 | 外壳表面光滑，无沙粒、缩水、脏污、毛刺、裂痕、披锋等注塑缺陷；螺纹圆滑，合缝不明显，与配套螺母啮合良好；密封圈无明显老化、粗糙、披锋等缺陷；卡爪完好。 | 外壳脏污，有裂痕、披锋等注塑缺陷；卡爪有损坏。 | | | X | III | 按照《CMJS07进货检管理细则》抽取样品，目测其外观。 |
螺纹

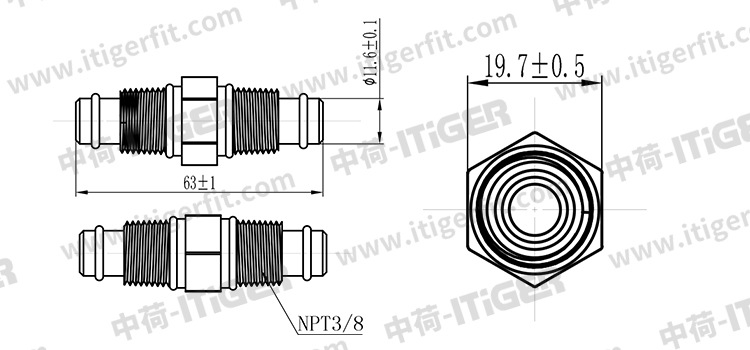

尺寸 | 管接件螺纹符合1/8″、1/4″、3/8″NPT螺纹标准。 | 螺纹尺寸不符。 | | | X | III | 用螺纹规检测螺纹是否符合标准；模拟正常安装，(NPT连接)需缠绕15圈生料带，进行1.2MPa耐压测试。 |
耐压
性能 | 管接件可以承受0.005MPa、0.1MPa、1.2MPa静态水压不变形、不损坏，各连接部位无渗漏水现象；其他管接件仅需进行1.2MPa耐压测试。 | 在0.005MPa、0.1MPa、1.2MPa水压下，发生变形、损坏、渗漏现象。 | | X | | S-1 | 将其与1.2MPa的进水水源相接，静置5分钟，观察是否出现渗漏；将管接件与0.005MPa、0.1MPa的进水水源相接，各静置30分钟，观察是否出现渗漏。 |
插拔
次数 | 使用相配套的PE管插拔20次，卡爪无明显损坏。 | 插拔次数＜20次；卡爪损坏 | | X | | III | 将相配套的PE管插拔管接件。 |
PE管
插入力 | PE管插入力＜50N。 | PE管插入力≥50N。 | | | | | 使用推拉力计，将辅助测试小工装（包含装上PE管）安装至推拉力计“推”的一边，固定好推拉力计，沿轴线方向施加推力，PE管进入快速接头读数即可。 |
PE管
拔出力 | PE管拔出力≥80N。 | PE管拔出力＜80N。 | | X | | S-1 | 将PE管安装到位，使用推拉力计对PE管沿轴线方向施加80N的拉力，持续10±1s，PE管不应被拔出。 |
密封圈和
接头内壁
尺寸及密
封圈邵氏 | 密封圈和接头内壁尺寸详细见《快速接头》零部件技术规格书；密封圈邵氏硬度：70±3。 | 密封圈和接头内壁尺寸超出公差范围；密封圈邵氏硬度超出公差要求。 | | | X | II | 密封圈和接头内壁尺寸使用CCD检测仪进行测试；密封圈邵氏硬度使用邵氏硬度计进行测试。 |
| *爆破压力 | 爆破压力≥3.2MPa；当进水水压升至3.2MPa时，管接件无损坏、泄漏。 | 爆破压力<3.2MPa；水压升至3.2MPa前,管接件已损坏或泄漏 | X | | | S-1 | 将管接件连接到爆破台，缓慢提升压力。 |
| *卫生安全 | 符合《生活饮用水输配水设备及防护材料卫生安全评价规范》(2001)。 | 任意一项不符合《生活饮用水输配水设备及防护材料卫生安全评价规范》(2001)。 | X | | | S-1 | 先对样品进行清洗，然后按照浸泡要求浸泡，取浸泡液进行检测。 |
| *盐雾试验 | 金属卡爪盐雾试验后，不锈钢材料无生锈、明显腐蚀现象。(盐雾试验时间为48h。) | 生锈；明显腐蚀现象 | | X | | S-1 | 按照《GB/T2423.17盐雾试验方法》进行试验后目测不锈钢材料表面。 |
| *耐水锤性能 | 试装后，可以承受0-1.05MPa10万次水锤试验无变形、损坏，不得出现渗漏水现象 | 在0-1.05MPa水锤试验中管接件变形或损坏，出现渗漏水现象 | | X | | S-1 | 将管接件连接在水锤测试仪上，调节参数1.05MPa（升压时间1s，降压时间2s），进行10万次的水锤测试。 |
| 备 注 | |
