1、额定电压：DC12V/24V
2、额定功率： 2W
3、工作最大电流：0.2A
4、门灯电压:DC12V；
5、工作环境温度-10℃～60℃，相对湿度20%～90% ；(无结霜)

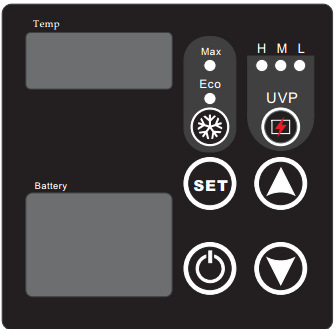

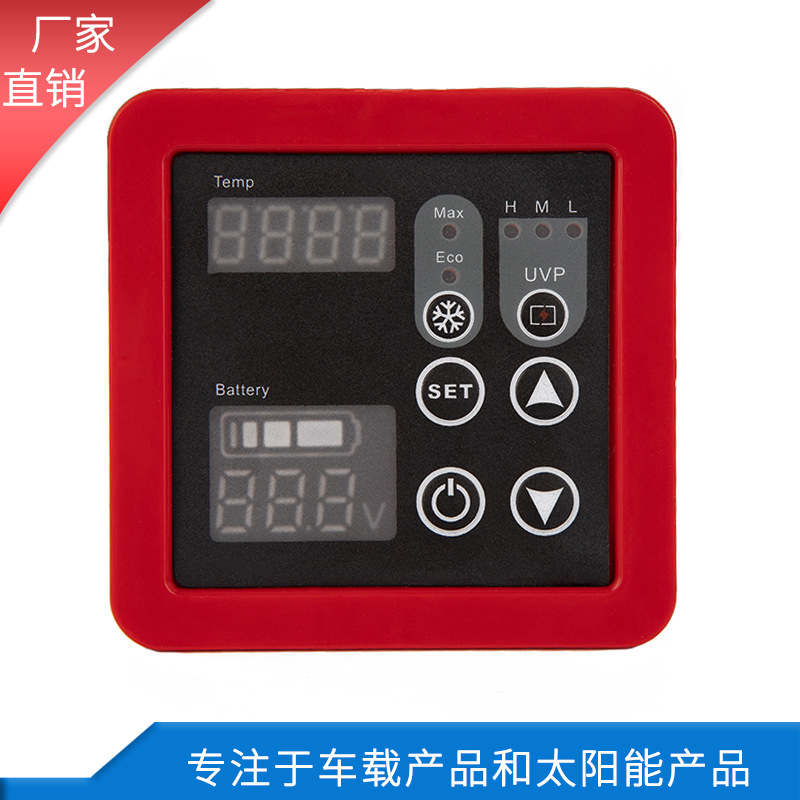

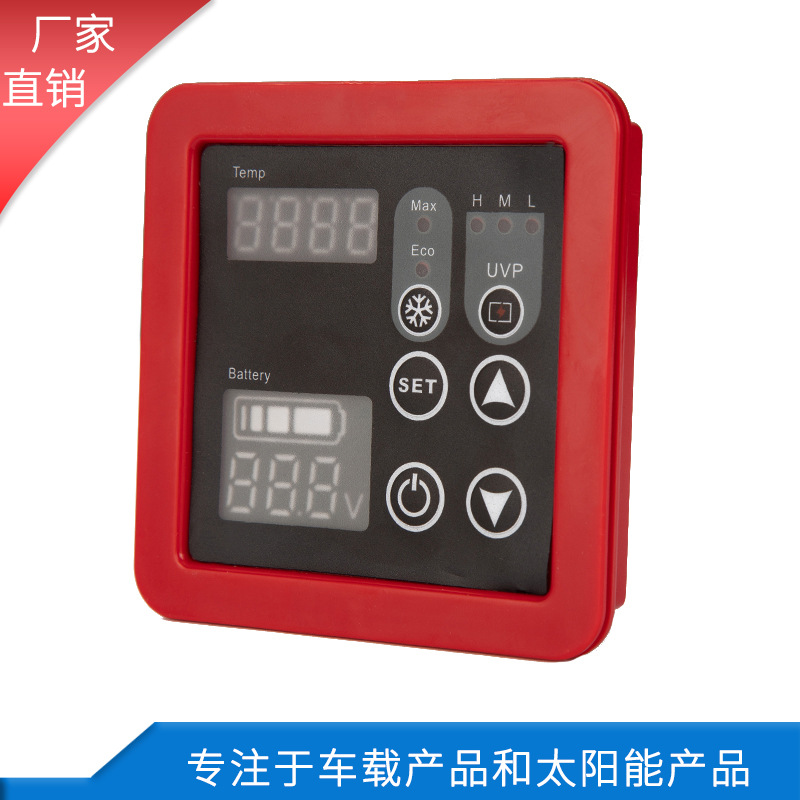

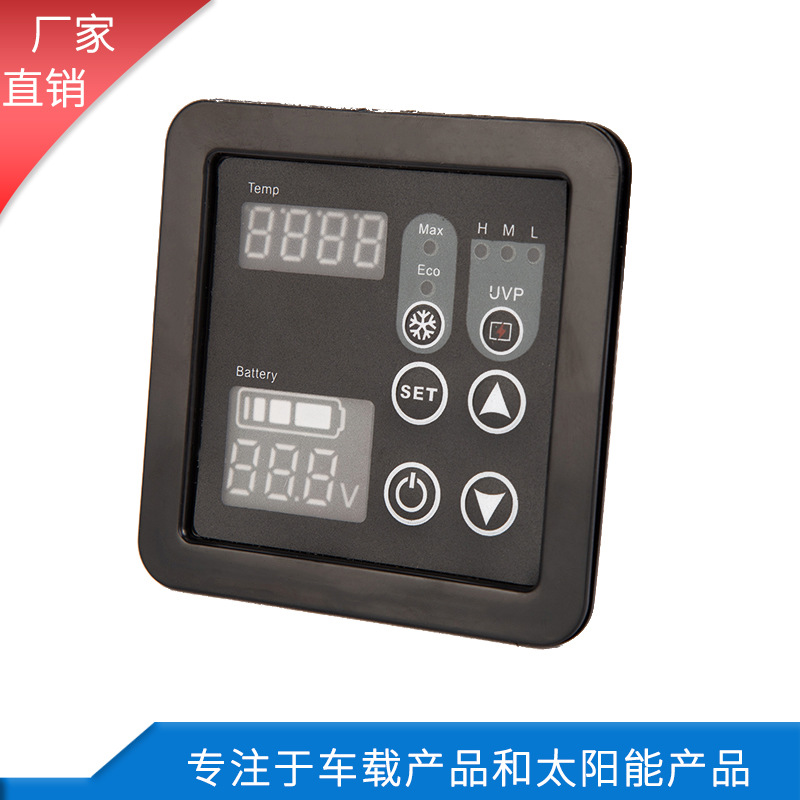

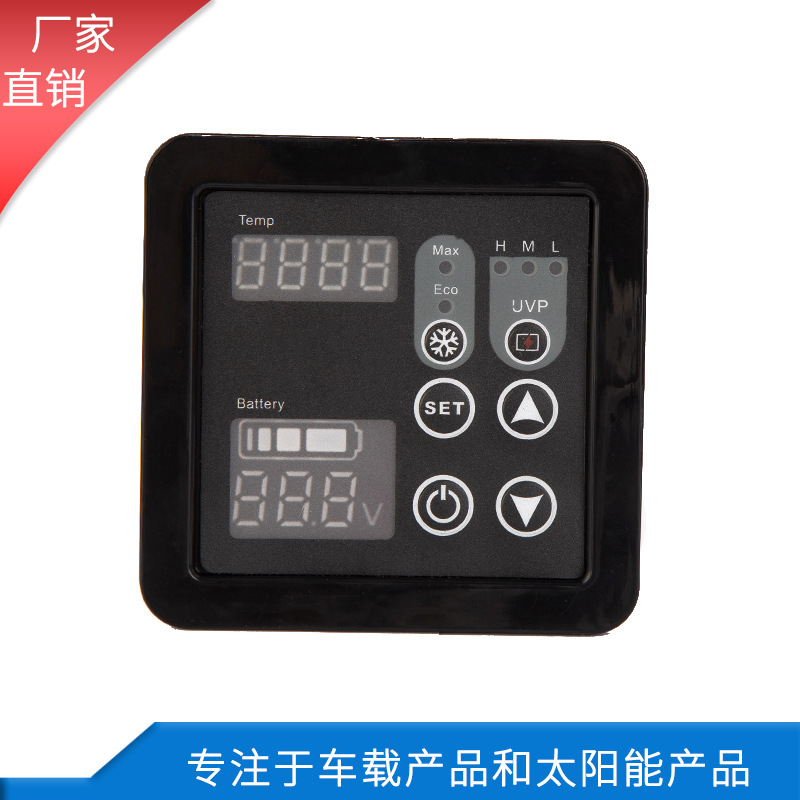

1、操作板:
,
+UP、-DOWN按键；
欠压设定按键，用于设定欠压值；
模式运行按键，用于选择高速或低速运行；
: Max：表示高速运行 Eco:表示低速运行
SET设置按键；
ON/OFF为开机/关机按键；
两个数码管，分别用来显示温度和电压值；
蜂鸣器告警提示
2、门灯:LED灯电压12V
3、感温头: 感温误差在±1℃范围以内
4、制冷系统:直流压缩式
三．电控系统要求
1、显示功能: 1）四位黄色/红色数码管显示，显示范围-40℃～50℃/-40℉～104℉；当箱内温度低于-40℃（-40℉）时，显示-40℃（-40℉）；当箱内温度高于50℃（104℉)时，显示50℃（104℉)。 2）冰箱上电后电源指示灯显示红色,压缩机开启运行指示灯显示绿色。
2、温度显示精度：±1℃，±2℉
3、控制温度（停机温度）调节：短按set按键显示控制温度，再按△或▽键变更数值并记忆。如不按任何键， 3秒后恢复显示箱内温度。
4、开关led灯：短按ON/OFF键，开启或关闭led灯。
4、开机/关机：按ON/OFF键3秒，关闭制冷工作模式，数码管无显示，停止所有控制输出，再按ON/OFF键1秒，显示测量温度，经延时后启动制冷工作模式。
5、三档开关选择电池保护电压，分别如下表。
按下欠压设定按键, 可以选择三档欠压值
分为三档：
|
档位
|
12V时保护电压
|
12V时恢复工作电压
|
24V时保护电压
|
24V时恢复工作电压
|
|
L
|
10.0V10.3
|
11V11.4
|
21.6V
|
23.0V
|
|
M
|
10.7V11.1
|
11.7V12.2
|
22.6V
|
24.0V
|
|
H
|
11.5V11.6
|
12.5V12.7
|
24.6V
|
26.0V
|
6、参数设定：（在待机状态）注:客户一般不需要修改
l 长按set+▽键持续3秒后,进入参数设定，同时闪烁显示E1;
l 再按△或▽按键改变参数选择，依序显示E1、E2、E3、E4、E5、E6、E7、E8，E9,E10,E11,E12,E13,E14,E15依序循环；
l 按+或-键，可显示该参数的数值并修改、存储数据；
l 6秒内未再按任何键，返回正常操作方式；
|
参数
|
功能
|
设定范围
|
出厂值
|
|
E1
|
最低控制温度
|
-40℃～控制温度
|
-30℃
|
|
E2
|
最高控制温度
|
控制温度～40℃
|
+10℃
|
|
E3
|
温度回差
|
1～10℃
|
1℃
|
|
E4
|
停机保护时间
|
0～10分钟
|
3分钟
|
|
E5
|
测量温度补偿
|
-5℃～5℃
|
0℃
|
|
E6
|
高温报警相对值
|
0-25
|
3
|
|
E7
|
低温报警相对值
|
0-25
|
3
|
|
E8
|
延时开机时间
|
0-15分钟
|
0
|
|
E9
|
温度报警延时时间
|
0-60分钟
|
10分钟
|
|
E10
|
开机报警延时时间
|
0-60小时
|
10小时
|
|
CF
|
华氏摄氏转换
|
C/F
|
C
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RE
|
复位出厂设定值
|
1 表示进行复位
|
0
|
7、保护和报错功能：
1〉当压缩机控制模块运行出现故障时，模块D端输出低电平故障信号，数码管分别显示ER0,ER1,ER2,ER3,ER4,ER5，ER9压缩机停止运转，面板按键功能失效。排出故障2秒后，系统回到运行状态。
ER0代码表示感温头短路, 此时压缩机进入定时工作模式，压缩机运行30分钟，停止30分钟
ER1代码表示模块输入欠压保护
ER2代码表示直流风扇过流保护
ER3代码表示压缩机启动异常保护
ER4代码表示压缩机转速异常保护
ER5代码表示模块温度异常保护
ER9代码表示感温头断路, 此时压缩机进入定时工作模式，压缩机运行30分钟，停止30分钟
8、功能说明
1）通电经过延时后，当箱内温度大于且等于（控制温度+温度回差），压缩机启动；当箱内温度小于控制温度时，压缩机停止；
2）为保护压缩机，压缩机每次停止的时间必须超过延时时间（E4参数）才能重新启动；
3）显示温度=测量温度+ 温度补偿
4）掉电记忆功能；当控制板出现断电，系统会记忆掉电前的设定温度和工作状态。恢复供电后，系统直接进入掉电前的状态运行。（工作模式不记忆）
5）开机自检功能：数码管、指示灯全显2秒数码管以000-111……999显示制冷灯亮POWER灯亮数码管显示箱内温度
